Теперь и с оптикой

Помнится, когда-то уже были попытки вывести на рынок усилители с цифровыми входами, но они слишком опередили время, поскольку на тот момент подходящих источников в массовом количестве для них ещё не было (речь именно об универсальных моделях, а не о цифровых шинах для завязки усилителей в собственные «экосистемы»). Сейчас с этим никаких проблем, источником может стать хотя бы ГУ на Android, ибо для них оптика стала практически нормой.

Конечно, во многих случаях оптические выходы ГУ используются для подключения процессоров или процессорных усилителей, но что, если таковых не планируется, и нужно просто построить несложную по своей сути, но мощную систему? В этом случае, конечно, оптика имеет преимущества перед обычными межблочными кабелями – проще прокладывать, нет наводок. В особенности это удобно для SQL/ESQ проектов.

Собственно, как раз для таких запросов Hellion и выводит на рынок несколько моделей усилителей, в которых помимо обычных аналоговых входов ещё есть и оптические. А ещё – «сквозные» оптические выходы, которые позволят завязать несколько усилителей в единую систему, опять же – без применения межблочных кабелей.

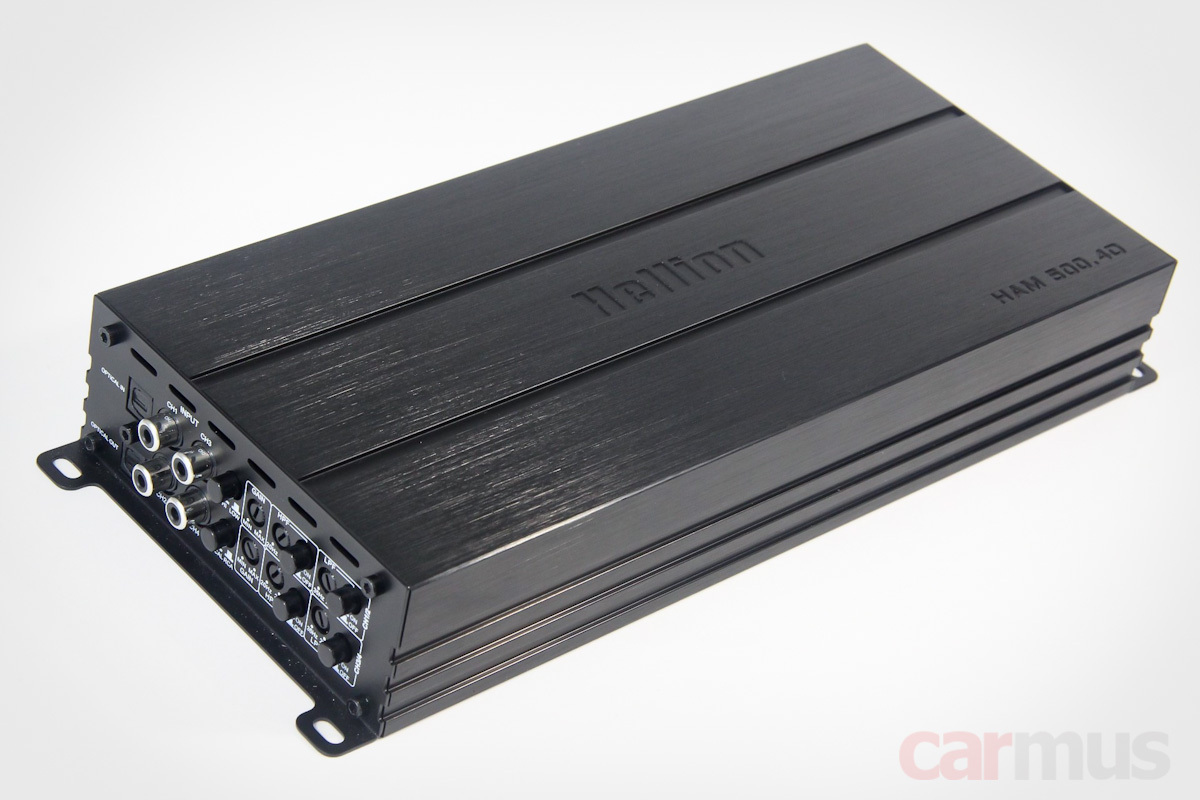

Первым в запланированной серии вышел 4-канальник Hellion HAM500.4D Optical – компактный, но с серьёзной заявленной мощностью (проверю). Именно он у меня сегодня на детальном изучении. На момент теста его цена составляет 19990 рублей.

Чуть позже в продажу должны выйти 2-канальник Hellion HAM1000.2D Optical и широкополосный моноблок Hellion HAM500.1D Optical, но про них пока без подробностей, ибо в руках держал только опытные предсерийные образцы.

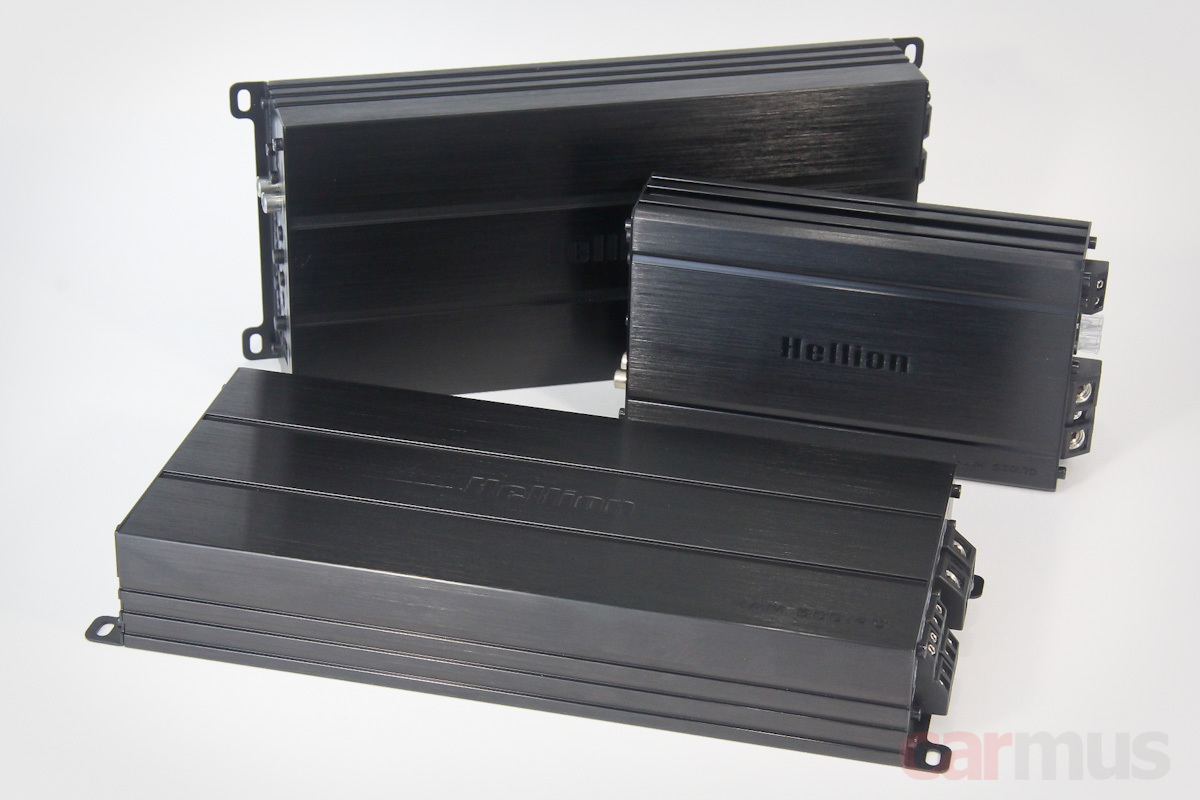

Усилители всей «оптической» линейки выполнены в корпусах с одинаковым профилем и различаются лишь длиной. Из них самый длинный – это как раз 4-канальник, но даже он примерно сопоставим с листом офисной бумаги А4, сложенным вдоль пополам. Для заявленной мощности получилось весьма компактно

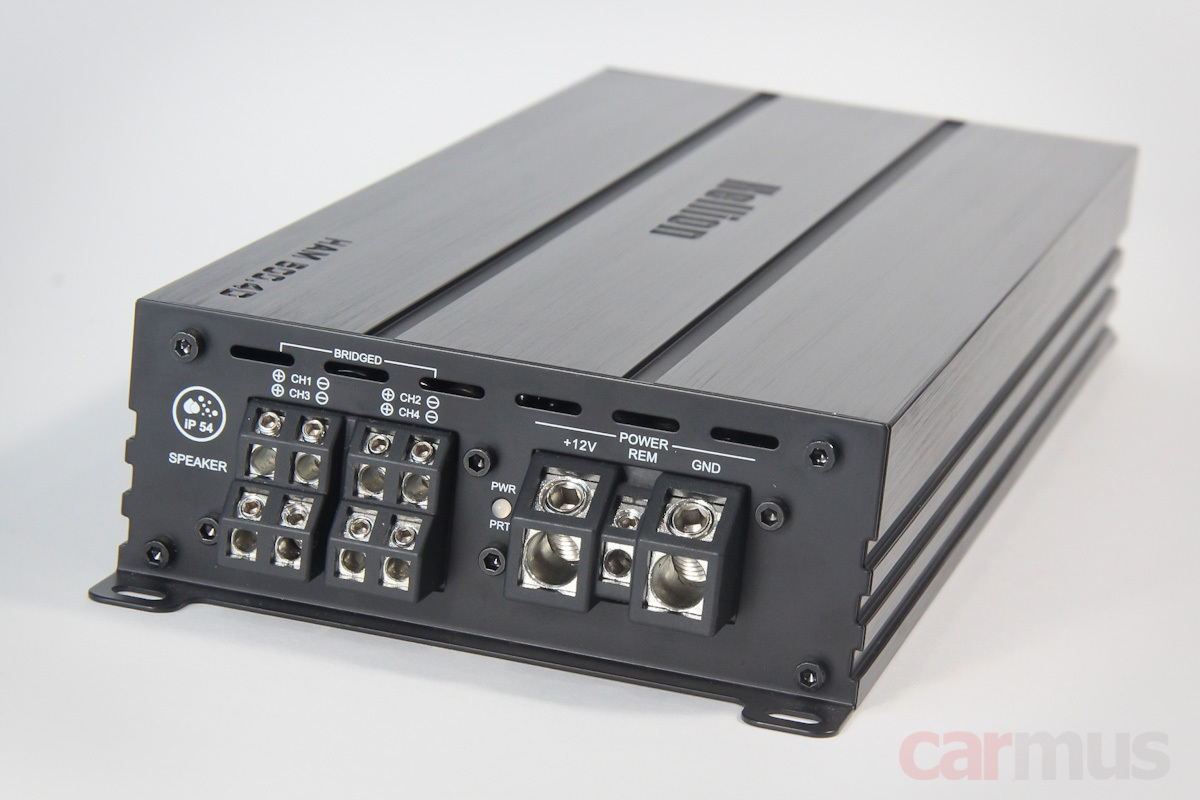

Заявлено соответствие спецификации влагозащиты IP54 – платы имеют конформное покрытие. Расчёт на использование в катерах или мототехнике.

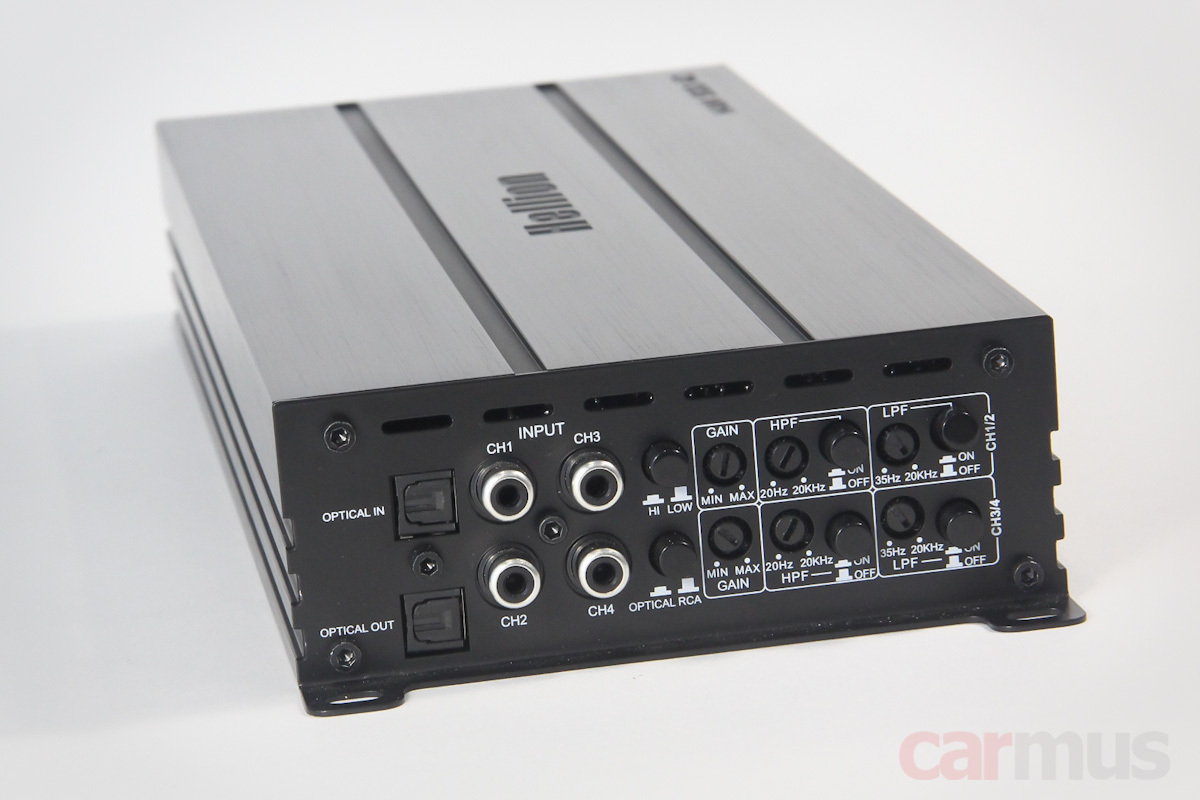

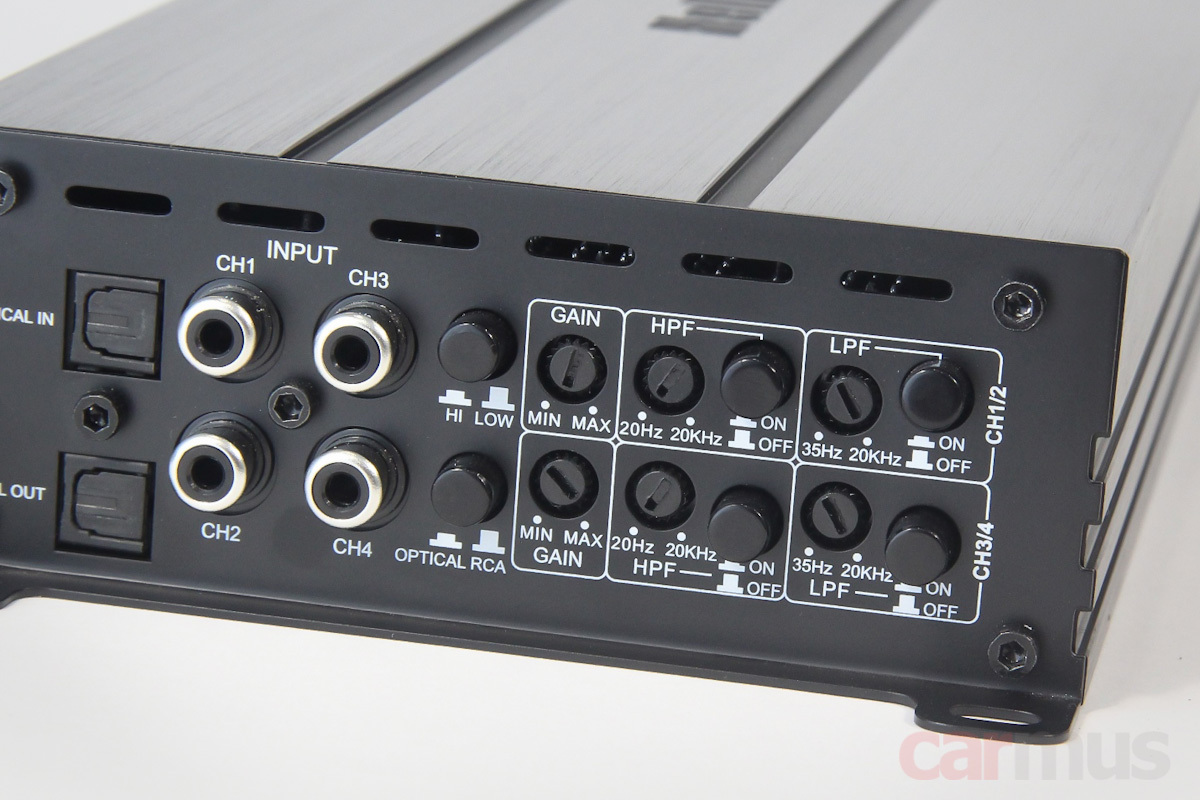

Со стороны линейных подключений усилитель выглядит привычно (здесь есть и RCA, и регулировки кроссоверных фильтров), за исключением двух разъёмов Toslink.

Первый из этих разъёмов – входной. Цифровой сигнал принимается и ретранслируется в том же виде на второй разъём – выходной. И одновременно с этим поступает на ЦАП. Расположенным здесь же переключателем выбираем, откуда усилитель будет брать аналоговый сигнал – с этого ЦАП или же с обычных RCA.

На всякий случай уточню – обратного преобразования аналогового сигнала в цифровой здесь нет, так что подключиться к источнику по аналоговым RCA, а остальные усилители в системе подключить по «цифре» не получится.

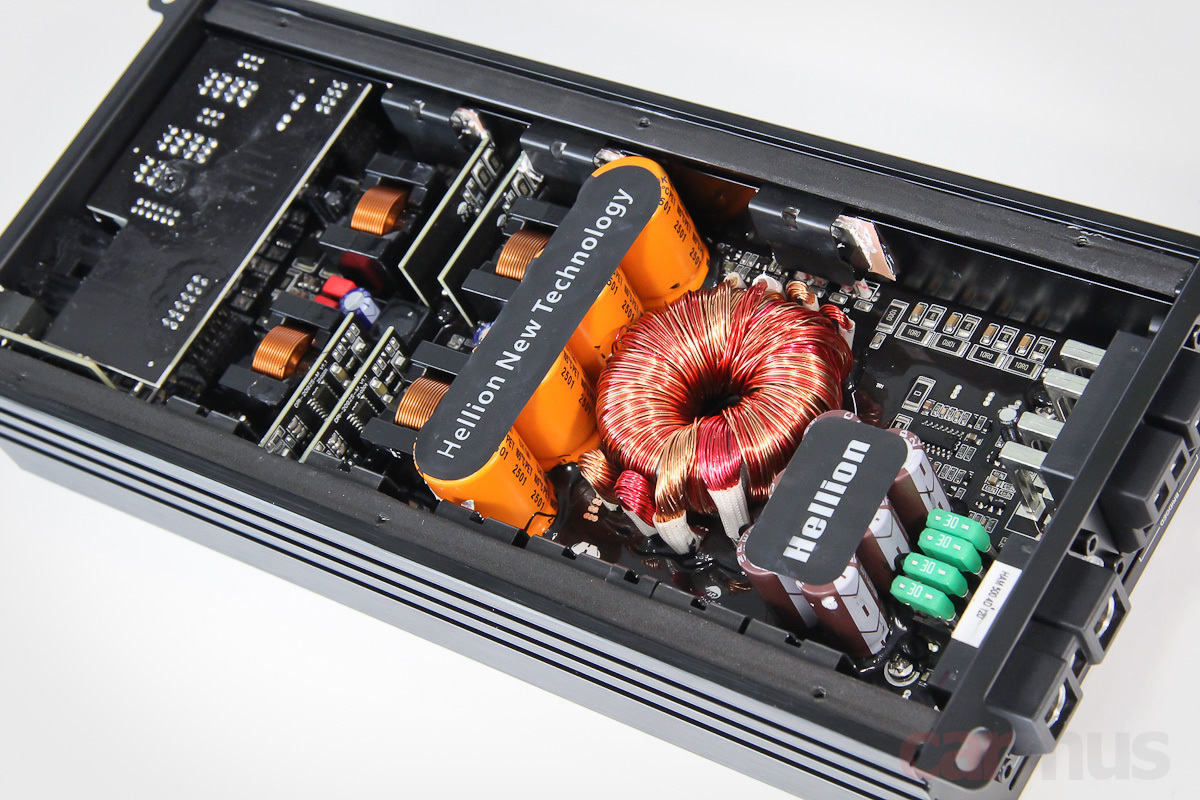

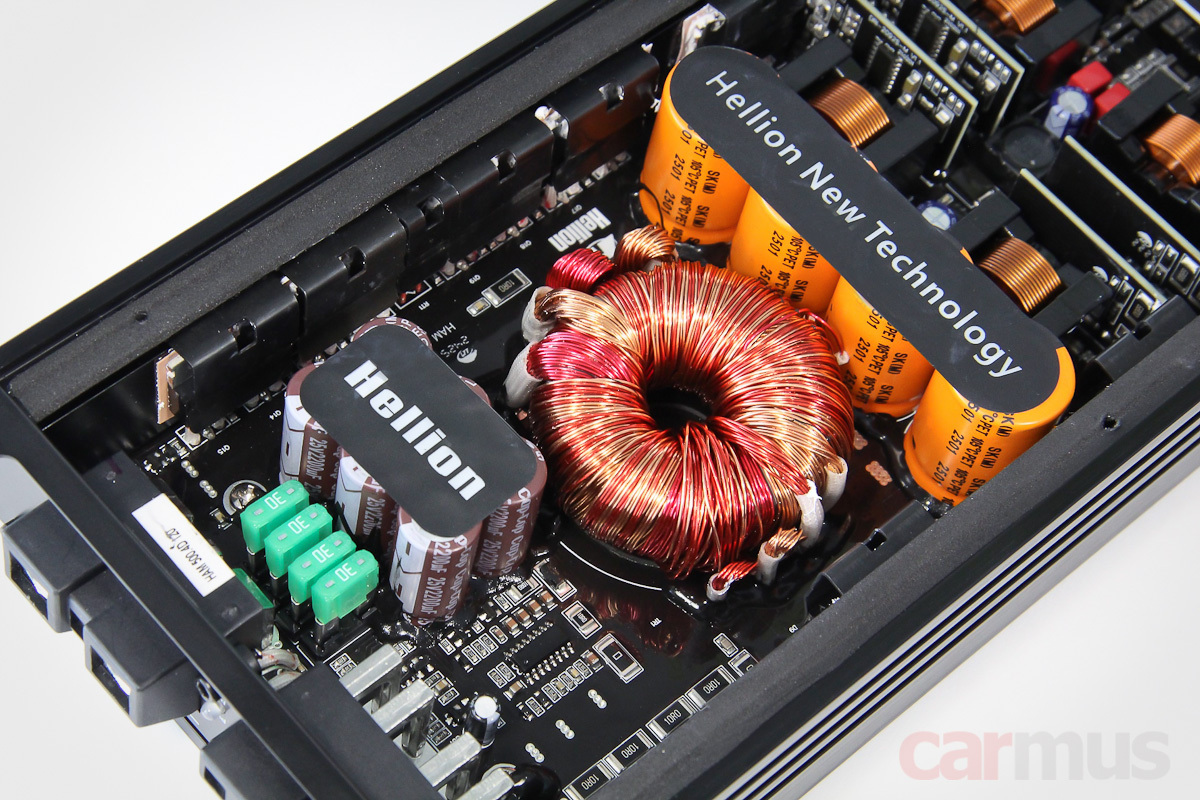

Теперь немного начинки. При немалых заявленных мощностях вполне логично, что львиная доля внутреннего пространства отведена под блок питания. Он здесь многое перенял от Hellion HAM 450.4D – с дополнительной стабилизацией питания драйверной части, но с обычным питанием силовых ключевых каскадов. Этим удалось сохранить высокий КПД, но обеспечить нормальную работу при значительных просадках напряжения (актуально для автомобилей с системой Start/Stop).

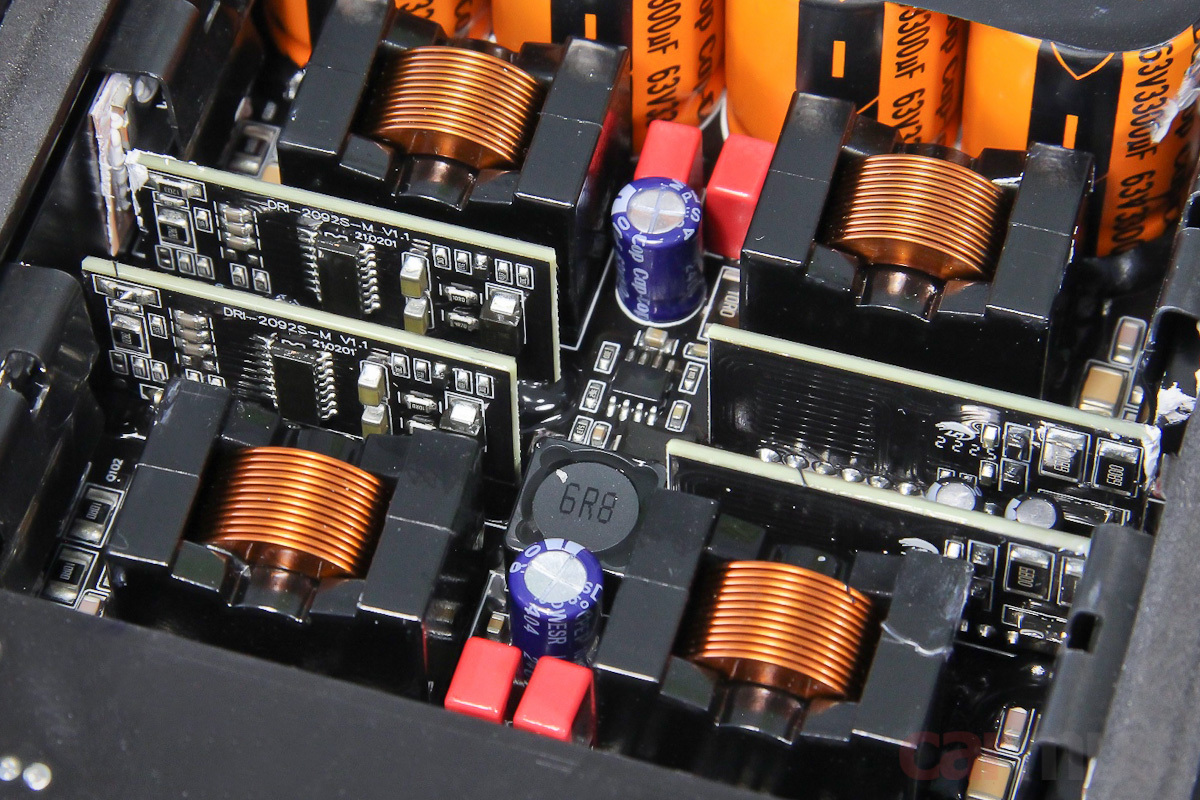

Компоновка остальной части достаточно плотная, драйвера D-класса пришлось даже вывести на отдельные вертикальные субплаты – они построены на хорошо зарекомендовавших себя «ирисках» IRS2092. Выходные фильтры построены на немного непривычных дросселях, рассчитанных на более серьёзные токи, чем те, что обычно применяются в подобных усилителях. Ну и конденсаторы WIMA тоже весьма к месту.

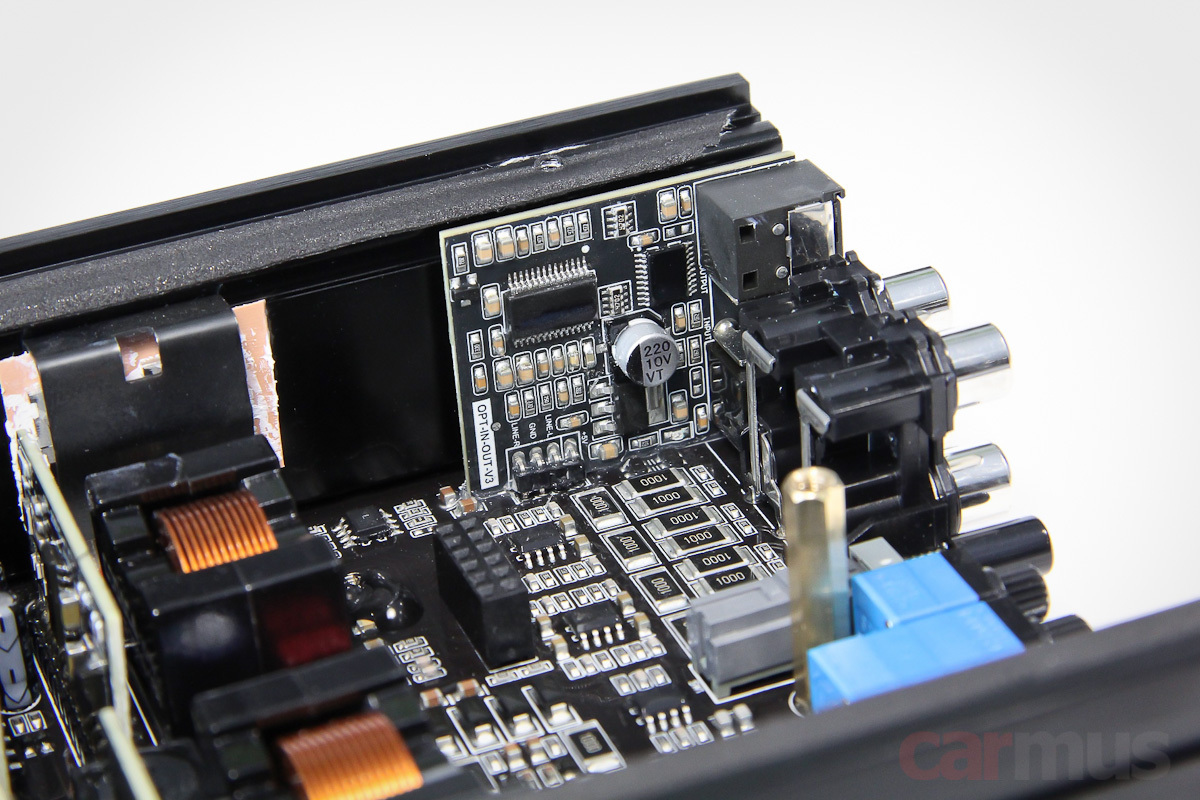

А вот и цифровая часть. Она выполнена опять же в виде вертикальной субплаты – на ней разместились приёмопередатчик цифрового сигнала и, собственно, сам ЦАП. Маркировка чипа зашлифована, плюс ещё и конформное покрытие, так что достоверно определить его маркировку не смог. Но, по инсайдерской информации, эта часть перекликается с процессорами Helix. В остальном – без подробностей.

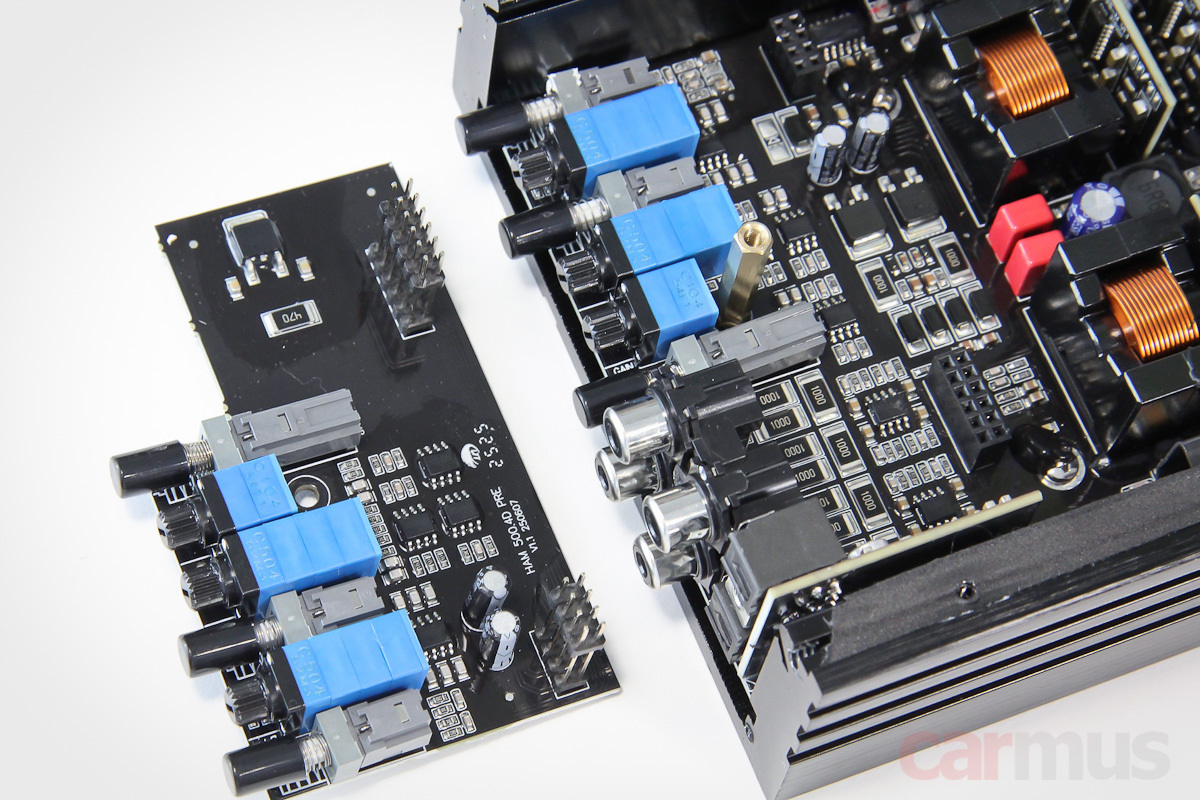

Кроссоверная аналоговая часть построена более-менее привычно. Фильтры построены на операционниках TL072 – «рабочих лошадках» среднего сегмента аудиотехники.

Начну с входной кроссоверной части. Фильтры верхних и нижних частот включаются отдельно и позволяют выставить почти какую угодно частоту среза – аж до 20 кГц.

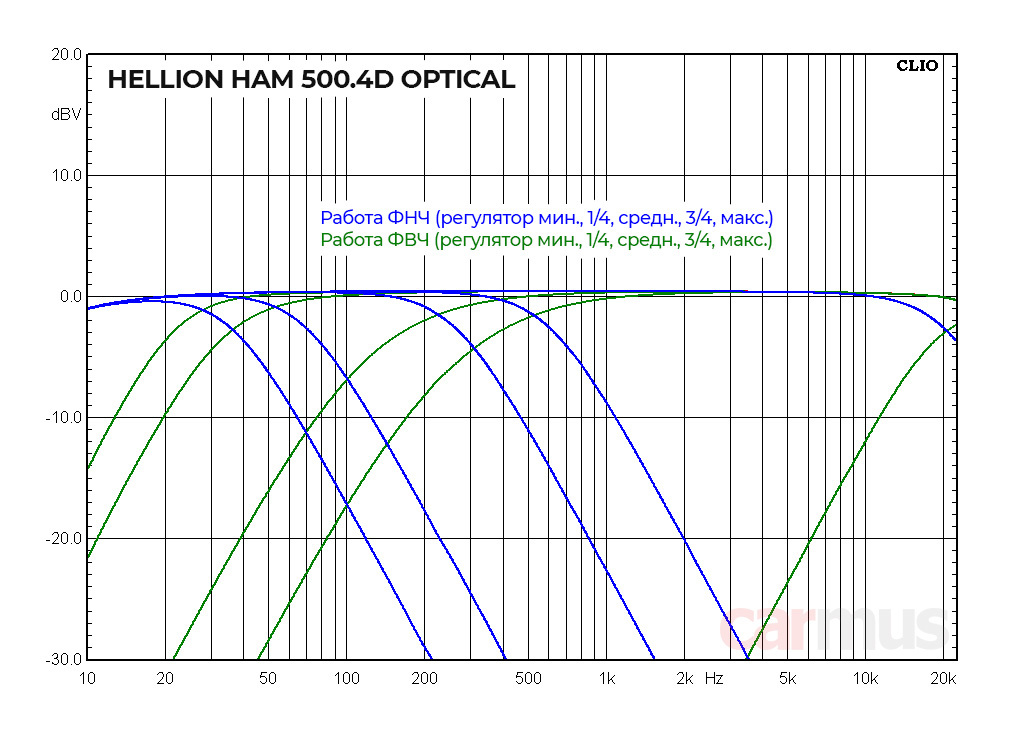

Весь диапазон регулировок охватывается в один проход «крутилок», так что особое внимание – стабильности характеристик. Снял АЧХ выходного сигнала при разных положениях регуляторов. Получилось хорошо, фильтры рабочие:

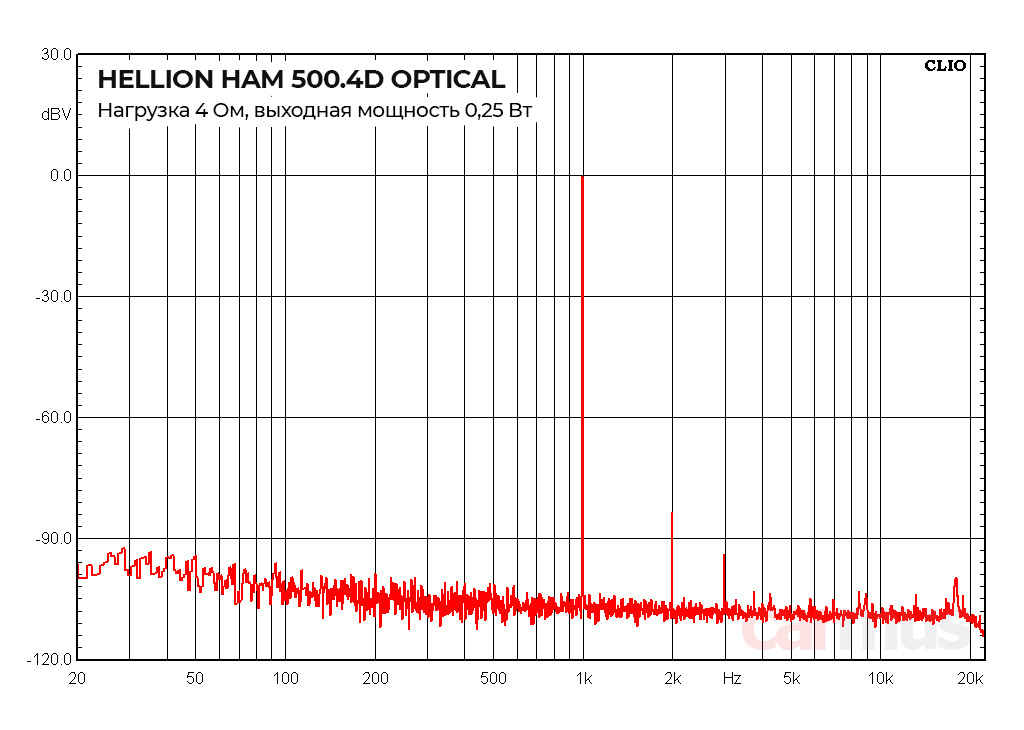

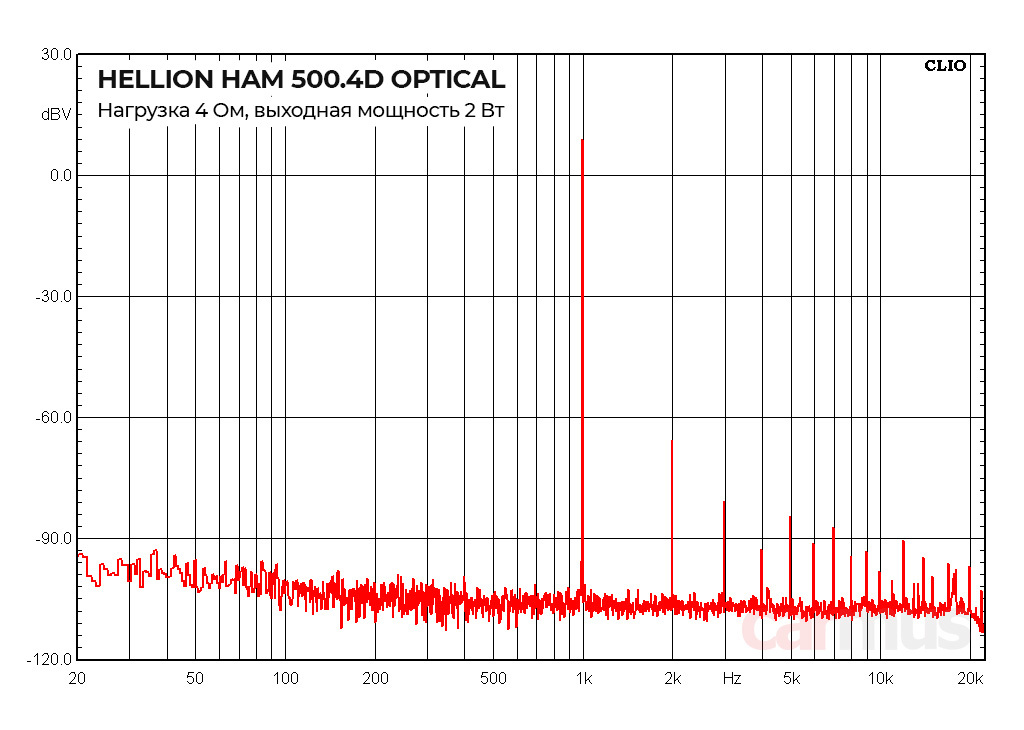

Теперь к усилительной части. Спектры спокойные, гармоники вроде бы прослеживаются, но с ростом порядка их уровень спадает – всё в пределах нормы.

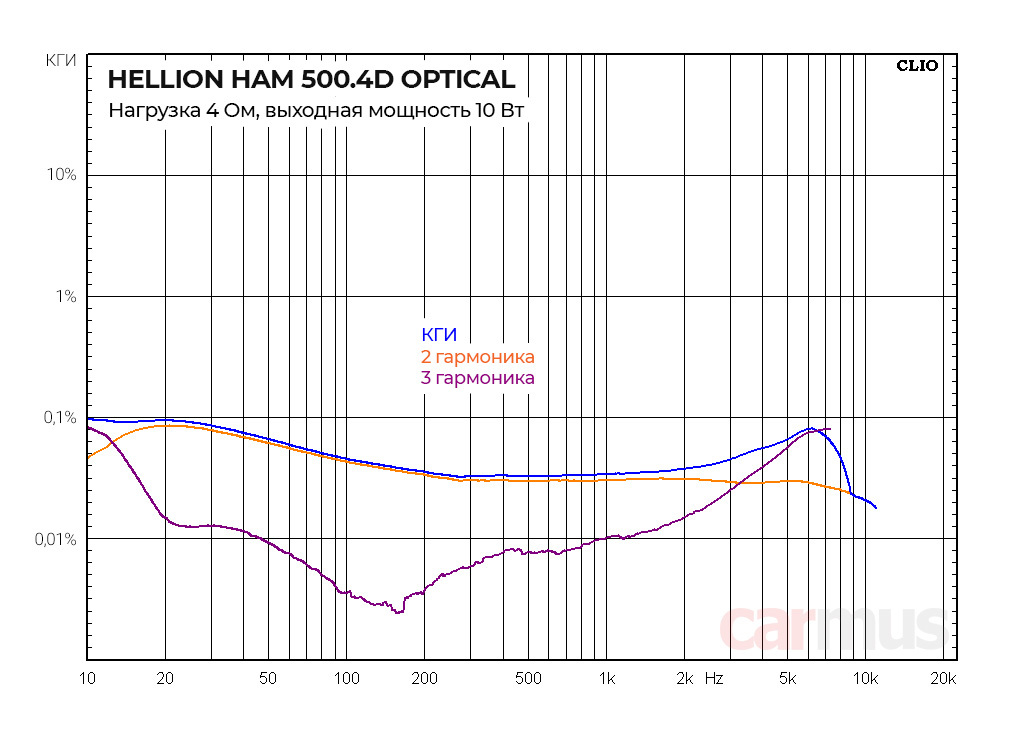

Распределение гармонических искажений по диапазону – с привычными лёгкими подъёмами на НЧ и ВЧ, но несильными – КГИ на всех частотах остаётся одного порядка.

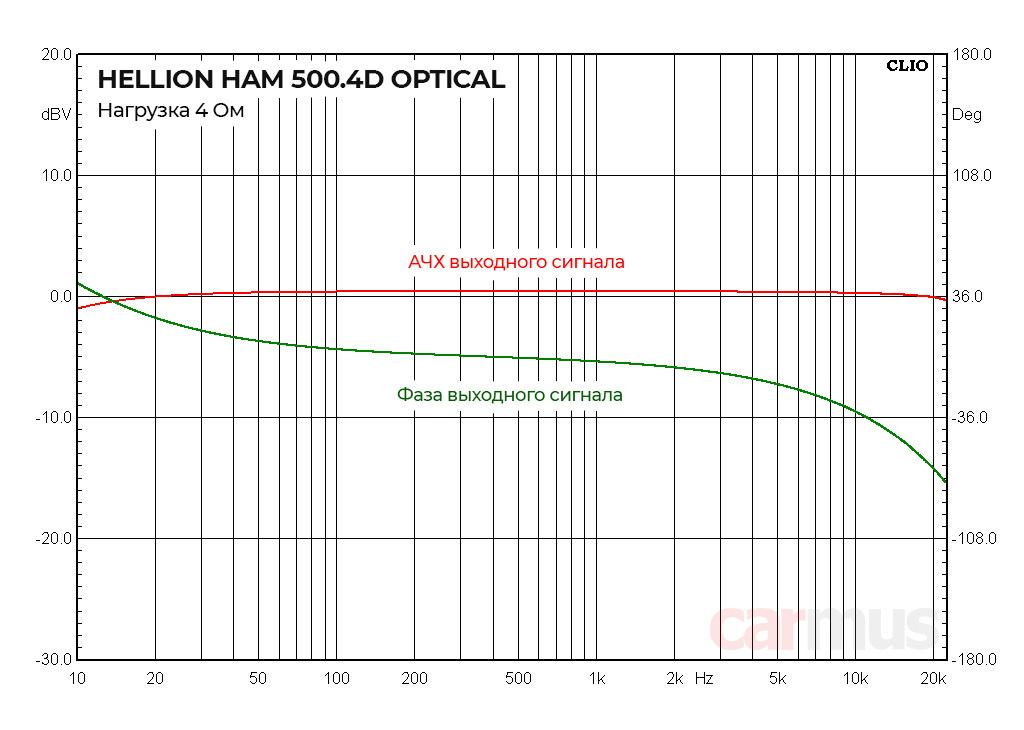

Сдвиг фазы на ВЧ – не больше, чем обычно, что для усилителя с повышенной выходной мощностью можно считать хорошим результатом.

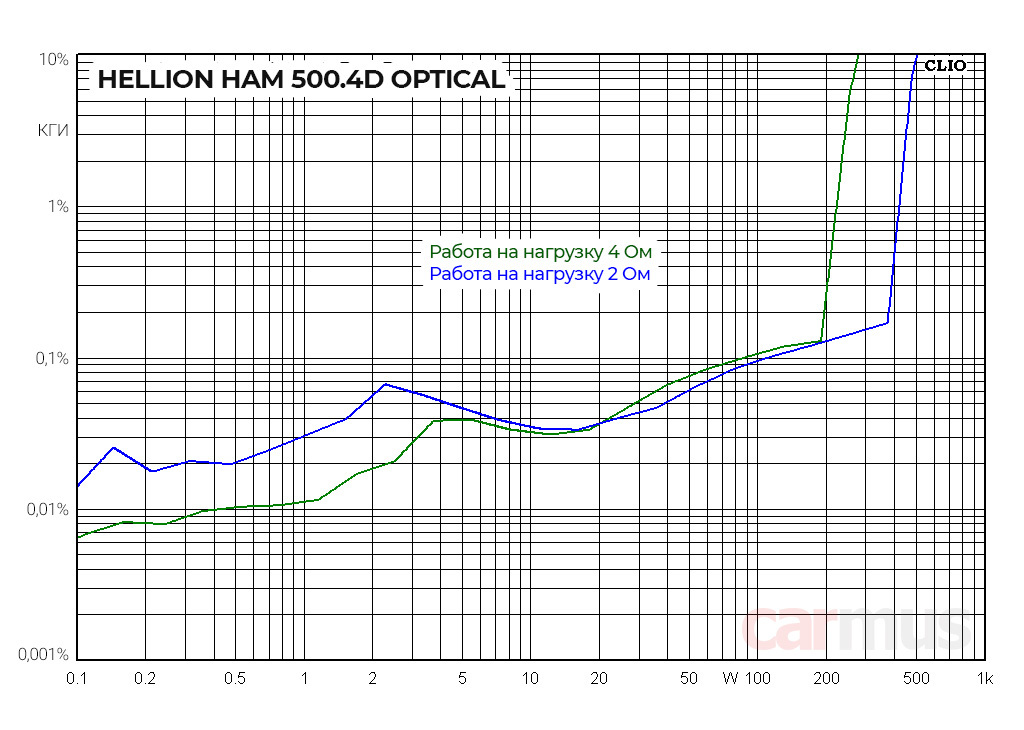

Ну и, как обычно, снимаю зависимость КГИ от выходной мощности. На малом сигнале – всё хорошо, при его увеличении ограничение наступает при весьма значительных уровнях. И обратите внимание на токовый запас усилителя – при переходе на 2-омную нагрузку запас мощности поднимается практически в два раза:

Усилитель показал себя крайне неожиданно. При таких мощностных показателях предполагал, что звучание может оказаться грубоватым, но нет – очень ясная и открытая подача, музыка слушается легко, звуки с быстрой атакой передаются скорострельно, на зажатость нет и намёка, причём даже с увеличением громкости заметно выше среднего. Акустическая гитара, удары молоточков по струнам в рояле, ударная установка – буквально «стреляют».

Если подходить совсем уж с аудиофильской точки зрения, на какой-нибудь симфонической музыке можно заметить упрощение послезвучий и затуханий, но на той грани, когда звуковая сцена ещё не становится плоской.

Из несомненных плюсов – хорошая энергетика и контроль нагрузки. Причём речь не только о запасе мощности, но и о токовом запасе – повод вспомнить про почти двукратный прирост при переходе с 4-омной нагрузки на 2-омную. А ведь умение усилителя справляться с низкоомной нагрузкой напрямую связано с его способностью контролировать работу динамиков, не отпуская их «в свободный полёт».

Как результат – интересная подача низкочастотного диапазона. По своему характеру он упругий, плотный, не превращается в набор гудения разной тональности, собранный. Бас-бочка – плотно толкает в грудь даже на средней громкости, бас-гитара тоже не размазывается. В общем, каких-то ограничений к подбору акустики (в первую очередь, мидбасовых динамиков) усилитель не накладывает.

Усилитель оставил положительные впечатления. Что касается применимости, то всего одна маленькая деталь – а именно, оптический вход, собственный ЦАП и «сквозной» оптический выход (ретрансляция сигнала со входа) – расширяют применимость этого усилителя и избавляют от кучи межблоков, был бы только источник с регулировкой громкости в «цифре». В некотором роде это альтернатива процессорам, когда не нужны задержки: кроссоверные фильтры позволяют настроить поканалку с какими угодно частотами среза.

Что касается звучания, то усилитель хоть и мощный, но при этом ни разу не грубый по своему характеру, звучит легко, динамично, скорострельно, с достаточной энергетикой. Хороший выбор, когда нужно «качнуть», не потеряв при этом в качестве звучания, в том числе в системах, нацеленных на SQL/ESQ применение.

• Оптический вход может быть полезен во многих конфигурациях
• Влагозащита IP54 – можно использовать в «морских» инсталлах
• Хорошие силовые способности (мощность и контроль нагрузки)
• Нормальная работа в автомобилях с системой Start/Stop
• Абсолютная свобода в использовании кроссоверных фильтров

• С учётом целевого применения особых минусов не обнаружено
